Sistema de montaje en tierra para paneles solares: La guía completa para la instalación de paneles solares en tierra

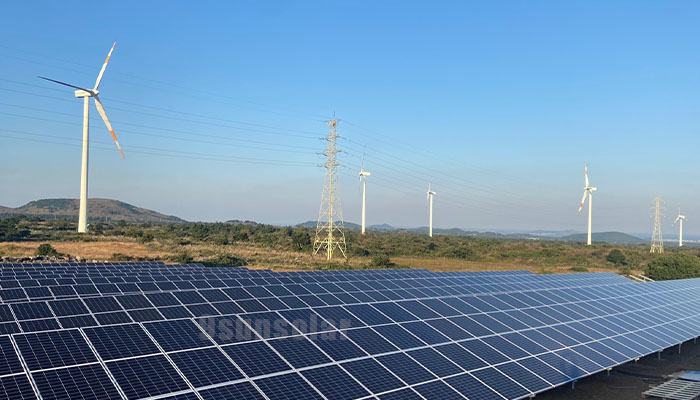

A sistema de montaje en tierra para paneles solares Es la forma más rápida de convertir un terreno baldío en una central eléctrica. Tanto si eres un promotor que planea una instalación solar terrestre a gran escala como si eres propietario de un terreno con superficie disponible, la estructura de soporte de los módulos determina la cantidad de energía que produce la planta, su vida útil y su coste de mantenimiento. Esta guía explica cómo se diseña un sistema moderno de montaje solar en tierra, qué componentes son importantes, cómo se lleva a cabo la instalación paso a paso y qué factores influyen en el coste final.

¿Qué es un sistema de montaje en tierra para paneles solares?

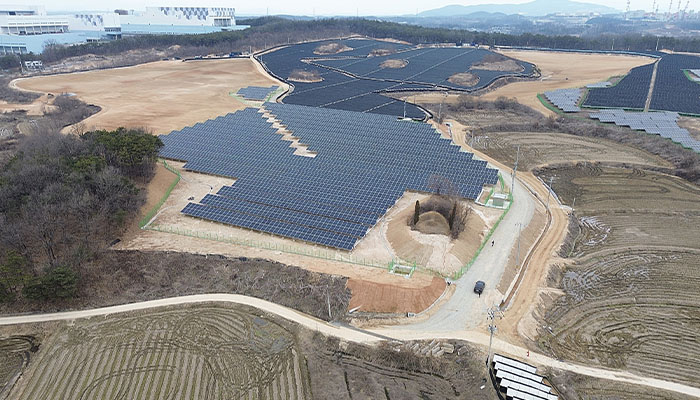

Un sistema de montaje solar en tierra es una estructura de acero y aluminio que fija los módulos fotovoltaicos al suelo en lugar de a un tejado. Combina cimientos, postes verticales, rieles inclinados y abrazaderas para módulos en un conjunto diseñado para resistir la fuerza del viento, la carga de nieve y las heladas, manteniendo cada panel en el ángulo ideal con respecto al sol. Dado que la estructura es independiente de cualquier edificio, un sistema solar terrestre puede dimensionarse, inclinarse y orientarse exclusivamente para maximizar el rendimiento energético, razón por la cual la instalación solar en tierra domina actualmente los proyectos solares comunitarios y a gran escala en todo el mundo.

Dos familias de diseño abarcan casi todos los proyectos. A Montaje en tierra con inclinación fija Un sistema de seguimiento solar de un solo eje fija el conjunto en un ángulo fijo y ofrece el menor coste por vatio, el mínimo mantenimiento y la obtención de permisos más sencilla. Un seguidor de un solo eje rota el conjunto de este a oeste y añade aproximadamente entre un 15 % y un 25 % más de energía, a costa de motores, controles y una base más robusta. Ambos sistemas utilizan la misma lógica básica de montaje, por lo que la elección es económica y no una limitación técnica.

Componentes básicos de un sistema solar terrestre

Todos los proyectos de montaje de paneles solares en tierra se construyen con el mismo conjunto de piezas. Especificarlas correctamente es lo que diferencia un activo con una vida útil de 25 años de una carga de mantenimiento.

• Cimientos – Pilotes en H hincados, tornillos de tierra, pilotes helicoidales, pilares de hormigón colado in situ o bloques lastrados, seleccionados en función de datos geotécnicos y profundidad de congelación.
• Postes y vigas – Columnas de acero galvanizado en caliente o de aleación de zinc-alio-magnesio que soportan las correas y los rieles.
• Rieles y correas – Perfiles en forma de C o de Z que soportan los módulos y transfieren la carga a los postes.
• Abrazaderas de módulo – Abrazaderas intermedias y abrazaderas de extremo dimensionadas según el tamaño del marco de los módulos fotovoltaicos que se utilicen.
• Hardware de conexión a tierra y puesta en tierra – Arandelas, puentes y conductores de cobre WEEB que mantienen la instalación eléctricamente segura.
• Equilibrio del sistema – Bandejas portacables, zanjas para corriente continua, cajas de combinación, inversores y la interconexión a la red eléctrica.

Instalación de paneles solares en tierra, paso a paso.

Una instalación solar terrestre bien ejecutada sigue una secuencia predecible. Omitir algún paso es lo que provoca el desprendimiento de los pilotes, módulos agrietados y disputas de garantía posteriores.

1. Ensayos topográficos y geotécnicos – Confirmar la capacidad portante del suelo, el nivel freático, la profundidad de congelación y la exposición al viento.
2. Estudio de diseño y sombreado – Ajuste el espaciado entre filas de manera que ninguna fila sombree la siguiente y confirme la inclinación óptima para la latitud.
3. Trabajos de cimentación – Clava pilotes o tornillos de tierra hasta que el terreno se resienta, o vierte agua para construir pilares, y luego verifica la elevación y la verticalidad.
4. Montaje de estanterías – Levanta los postes, vigas y rieles, y luego aprieta cada perno al valor especificado.
5. Montaje del módulo – Sujetar los módulos con una separación uniforme, manteniendo la disposición cuadrada y nivelada.
6. Conexión a tierra, cableado y zanjas – Conecte a tierra la estructura y pase los cables de CC por zanjas o bandejas protegidas.
7. Puesta en marcha – Pruebas de aislamiento y de corriente-tensión, puesta en marcha del inversor y, a continuación, una nueva comprobación documentada del par de apriete.

¿Por qué elegir la instalación de paneles solares en tierra en lugar de en el tejado?

• Mejor rendimiento – La inclinación y el acimut se optimizan libremente, y el flujo de aire debajo del conjunto mantiene los módulos más fríos y eficientes.
• Sin límites de techo – Sin perforaciones, sin refuerzo estructural, sin riesgo para la garantía del techo.
• Fácil mantenimiento y retirada de nieve. – Los técnicos trabajan a una altura cómoda y con acceso libre desde todos los lados.
• Escalabilidad – Un sistema de montaje solar en tierra se puede ampliar fila por fila a medida que aumenta la carga o el presupuesto.
• Agrivoltaica y doble uso de la tierra – El pastoreo, los cultivos o la siembra de plantas para polinizadores pueden continuar entre las hileras.

Costos de instalación de paneles solares terrestres y qué los impulsa

La instalación de paneles solares en tierra no tiene un precio fijo. El tipo de cimentación, el peso del acero, el terreno y la distancia de interconexión influyen mucho más en el coste que los propios módulos. Un terreno llano y bien drenado con suelo resistente permite el uso de pilotes hincados y estructuras de soporte ligeras; la roca, la gran profundidad de congelación o las pendientes pronunciadas obligan a utilizar pilares de hormigón o lastre y perfiles más robustos. Los mapas de carga de viento y nieve determinan el calibre del acero, y los permisos, junto con la conexión a la red, pueden añadir semanas al plazo previsto. Dado que la estructura de soporte representa una pequeña parte del coste total del proyecto, pero controla la producción durante décadas, la estructura más barata rara vez es el proyecto más económico; la especificación del diseño al emplazamiento es lo que protege la inversión.

Preguntas frecuentes

¿A qué profundidad deben clavarse los postes de montaje en el suelo?

La profundidad viene determinada por el informe geotécnico, no por costumbre. Por regla general, los pilotes se hincan por debajo de la línea de congelación y con una capacidad que resista la fuerza de empuje del viento en el lugar; los tornillos de cimentación se instalan con un par de apriete que demuestre su capacidad portante.

¿Cuál es el ángulo de inclinación óptimo para un sistema de montaje solar en tierra?

La latitud es el punto de partida; luego, el terreno y la caída de la nieve la ajustan. Una menor inclinación aumenta la densidad de hileras y reduce el uso del suelo, mientras que una mayor inclinación mejora la producción invernal. La inclinación óptima es aquella que maximiza la energía por unidad de terreno, no la energía por panel.

¿Es posible instalar paneles solares en tierra en terrenos inclinados?

Sí. Las pendientes orientadas de norte a sur se tratan con postes de longitud escalonada, mientras que las pendientes orientadas de este a oeste requieren filas divididas en subconjuntos. Las pendientes de hasta aproximadamente el 20 % son habituales; los terrenos con mayor pendiente requieren pilotes más largos y una revisión estructural personalizada.

¿Cuánto tiempo tarda la instalación de paneles solares en tierra?

Para una instalación solar terrestre a escala comercial, los cimientos y la estructura de soporte suelen tardar entre dos y cuatro semanas, y los módulos y la instalación eléctrica otras dos o tres semanas, siendo las condiciones meteorológicas y los permisos las principales variables.
